库里南无法启动：起动机 50 号控制线路断路排查

一、车辆信息

• 车型：劳斯莱斯库里南（Cullinan，底盘代号 RR31）
• 行驶里程：80,845 km

二、客户描述故障

客户反映在更换小电瓶之前，车辆曾出现转向力矩异常的提示；更换小电瓶后，车辆无法启动。

三、到店验证与故障码

实车验证：按下启动按钮，起动机无任何吸合、运转动作，仪表提示车辆无法启动。

连接 ISTA 诊断电脑扫描全车系统，读取到与启动直接相关的故障码：

• 起动机控制线路 50 断路

四、诊断过程

4.1 排除起动机主供电（30 号线）

首先测量起动机 30 号常火供电线路，电压正常——主供电侧排除，故障集中在控制回路。

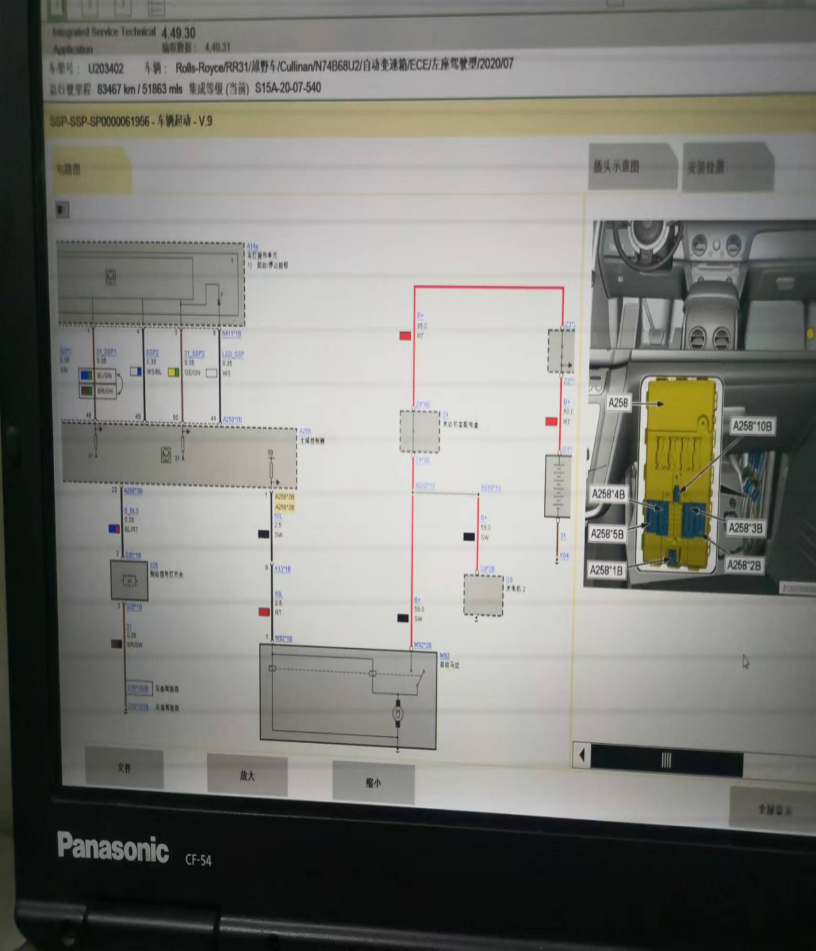

4.2 核对电路图

查询 RR31 原厂电路图确认：起动机 50 号控制线路由 BDC（车身域控制器）直接驱动输出，线路上无保险丝。因此断路点只可能在线束本身或两端插头。

4.3 分段测量定位

测量点	结果	结论
起动机端 50 号线电压（启动时）	0 V	控制信号未到达起动机
BDC 模块输出端 50 线电压（启动时）	正常	BDC 输出正常，模块无故障
50 号线通断测量（BDC → 起动机）	不导通	线路中间断路

五、诊断结论

起动机 50 号控制线路在 BDC 与起动机之间存在物理断点。 BDC 正常发出启动信号，但信号无法到达起动机电磁开关，导致车辆无法启动。

关于客户反映的”转向力矩异常”与”更换小电瓶后无法启动”：小电瓶（辅助蓄电池）电量衰减会引发多个车身电器异常提示，转向力矩提示即属此类；而 50 号线断路则使得启动信号链路中断，两者叠加表现为”换电瓶后仍无法启动”。

六、解决方案

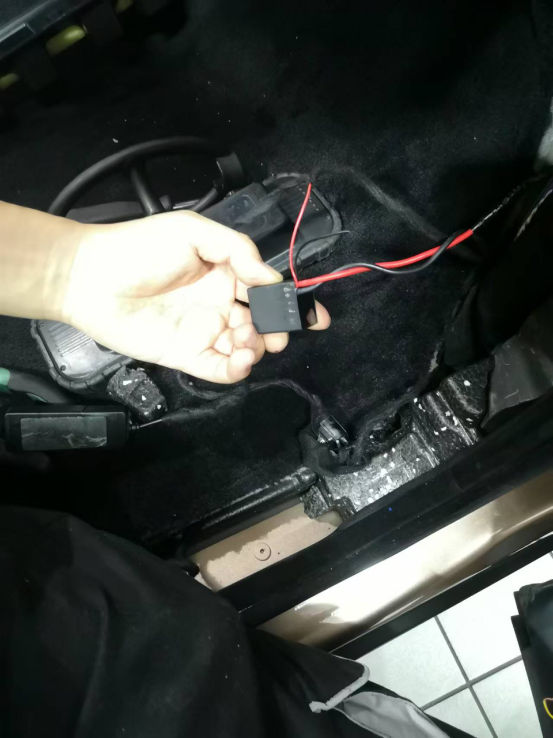

1. 沿 BDC 至起动机的 50 号线束走向逐段排查，在易磨损、易弯折部位定位断路点；
2. 对断路点按原厂工艺修复线路（专用端子压接 + 密封防护），不做简单绞接；
3. 修复后复测 50 号线通断与启动电压，确认信号正常到达起动机。

七、完工验证

• 修复后连续多次冷 / 热车启动，起动机吸合、运转正常，车辆正常启动；
• ISTA 全车扫描：起动机相关故障码清除后无再现；
• 交车前对蓄电池舱及周边线束做了整体检查与防护处理。

八、经验总结

• 库里南（RR31）起动机 50 号线无保险丝、由 BDC 直驱——报”50 线路断路”时不要先怀疑保险丝或 BDC 本身，应直接对线路做分段通断测量；
• “换电瓶后无法启动”容易误导为电瓶或匹配问题，本例证明应先读故障码再按电路图分段测量，避免误换件。
