古斯特大灯无法关闭：LIN 8 号线上的"隐藏串联陷阱

一、背景介绍

• 车型：2019 款劳斯莱斯古斯特（Ghost 第二代）
• 行驶里程：2 万公里
• 入厂缘由：车主某次熄火后发现大灯无法被关闭，无论钥匙在 ON 挡还是发动机运行，操作大灯面板开关均无反应。

“大灯开不了”是常见故障，“大灯关不掉”却不多见。大多数人的第一反应：**大灯开关坏了？**但答案往往藏在更易被忽略的地方——本例的避坑与总结，对宝马系 / 劳斯莱斯售后从业者非常有参考价值。

二、故障现象描述

实车验证：

• 发动机运转 或 钥匙打开（IG ON）两种状态下，操作大灯面板开关无法关闭大灯；
• 其余车外照明（日行灯、转向灯、雾灯）功能均正常。

三、初步排查：故障码 + 数据流

3.1 读取 DTC 故障码

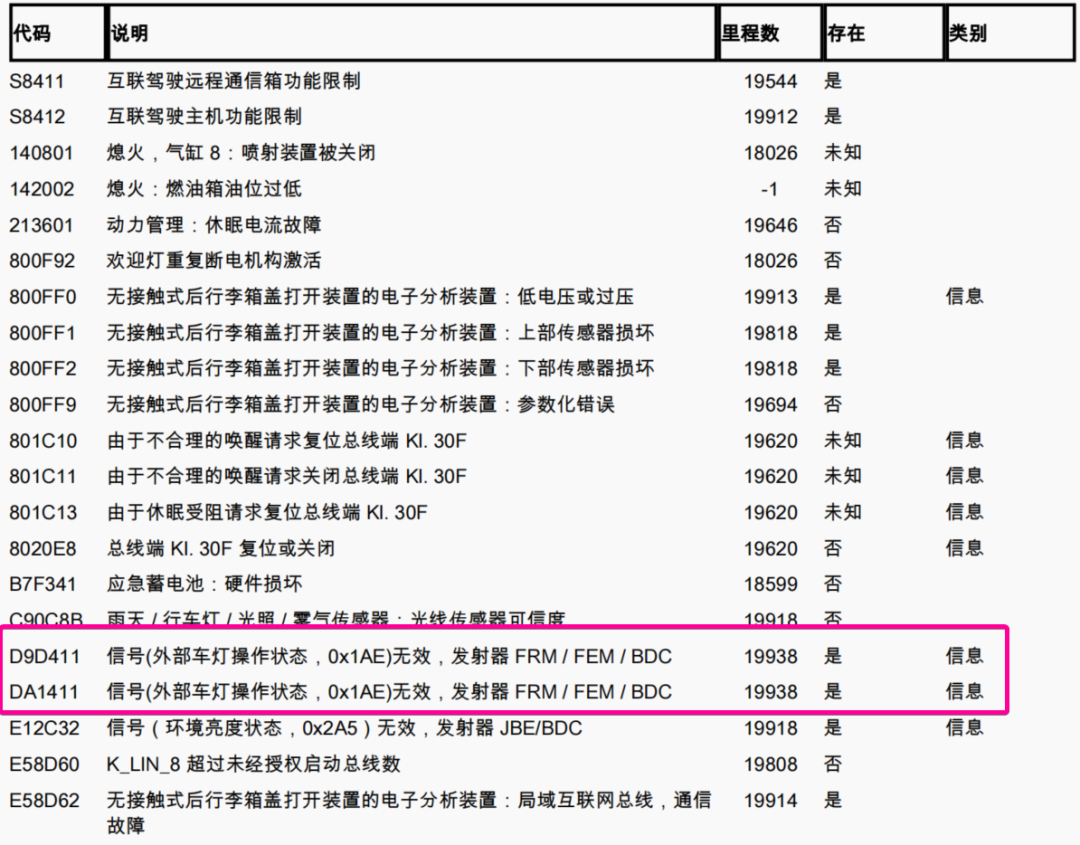

ISTA 扫描读取到控制信号异常类故障码，与大灯模块直接相关：

3.2 数据流观察：状态值不变化

按 ISTA 检测计划，进入大灯模块的数据状态值观测界面，同时手动操作大灯开关：

⚠️ 关键发现：反复操作大灯开关，ISTA 数据流中大灯状态值完全没有变化。

💡 诊断思维提示：养成观察数据流的习惯。故障码只能告诉你”哪里报错了”，而数据流能告诉你”信号到底有没有传过来”——两者结合才能区分”输入问题”还是”输出问题”。

3.3 诊断分叉：两个核心疑问

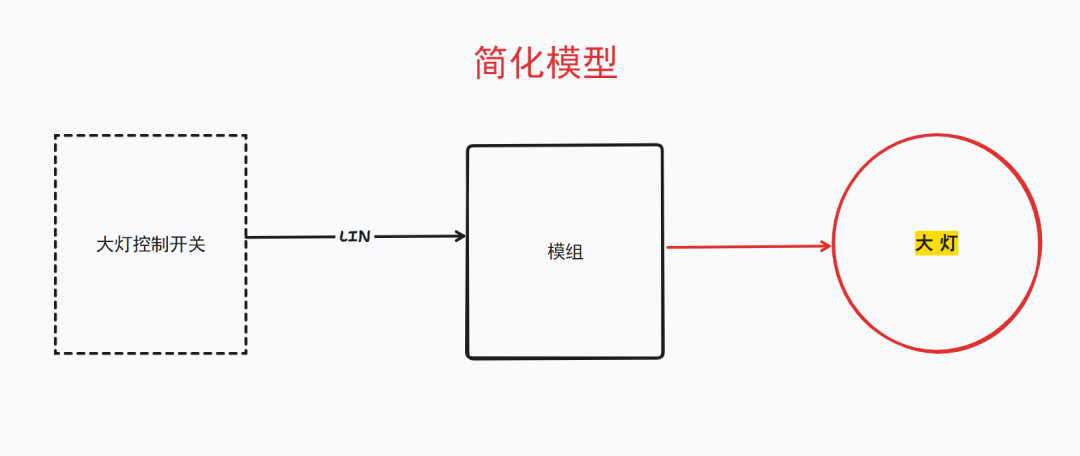

根据数据流结果，问题只能落在两条路径上：

1. ❓ 路径 A：大灯控制信号没有传送到模组？ → 输入单元（大灯开关）本身的问题。
2. ❓ 路径 B：模组已经收到大灯开关信号，但模组无法响应？ → 模组本体的问题。

3.4 电路入手：大灯开关走 LIN 总线

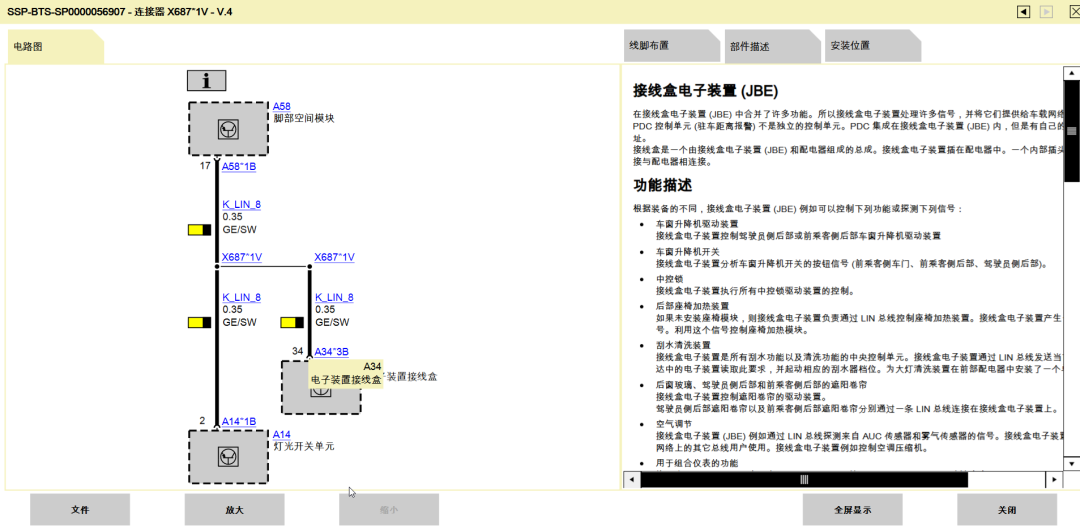

查阅大灯开关电路图，发现开关侧仅 3 根线，典型的 LIN 总线通信布局：

既然是 LIN 总线通信，就直接上示波器看波形，让信号”开口说话”。

四、诊断过程：示波器 + 万用表

4.1 示波器看 LIN 波形：电压不对

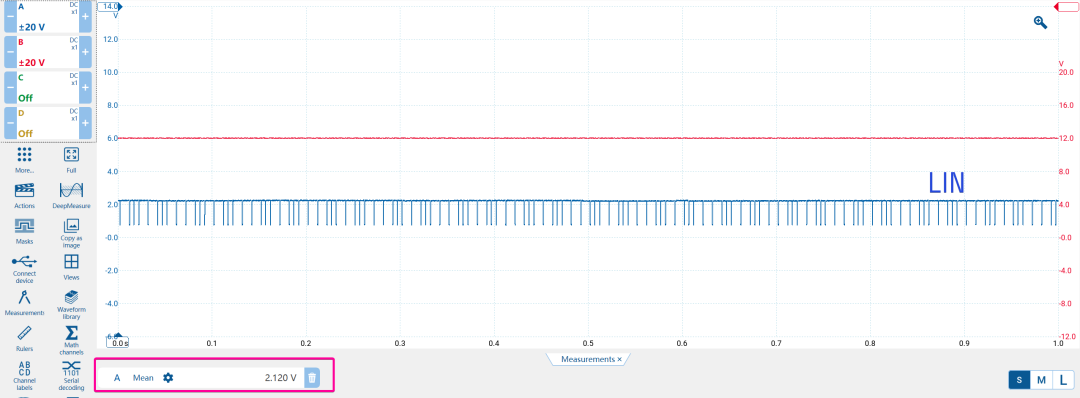

实测大灯开关 LIN 线波形：

波形判断：LIN 线没有 12V 工作电压（隐性电平），波形严重畸变。

有经验的技师看到这种波形，基本可以锁定：LIN 线上存在大电阻负载，常见原因有两类：

• 🔌 接插件针脚进水腐蚀 → 接触电阻过大；
• 💾 LIN 总线上挂接的某个模组内部故障 → 把总线电压拉低。

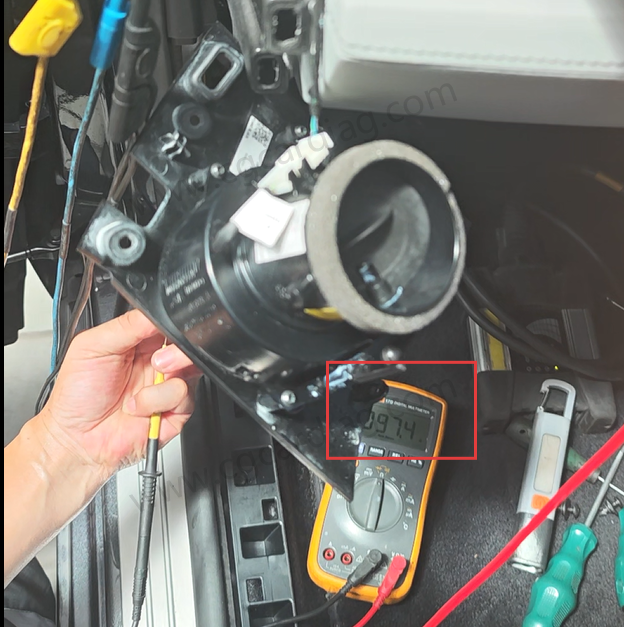

4.2 万用表量 LIN-地电阻：97.4Ω（异常）

关电状态下，万用表测量 LIN 信号线对车身地的电阻：

• 实际测量值：97.4Ω
• 正常值：∞（无穷大 / 开路）

✅ 结论：LIN 线上存在对地异常泄漏电阻。

4.3 电路图找节点：X687

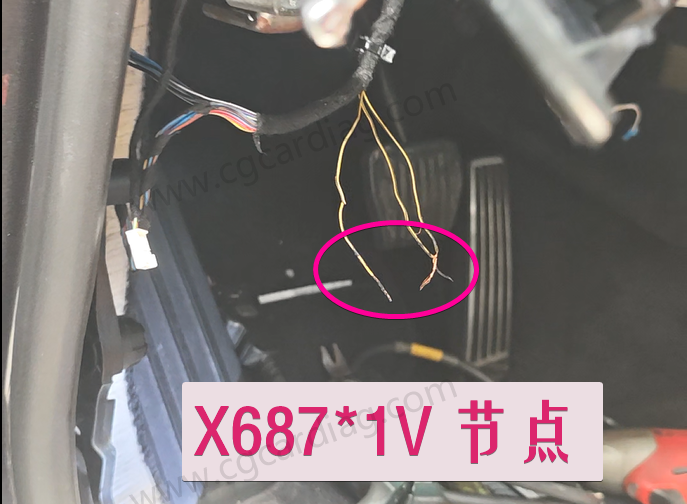

回到电路图，定位大灯开关 LIN 总线的节点 X687：

分段测量：断开 X687 节点后分别测量。

• 大灯开关侧分支 → LIN-地电阻正常（无穷大）；
• 去往 JBE（接线盒电子装置）侧分支 → 依然存在异常电阻。

✅ 方向锁定：异常泄漏电阻出在 JBE 一侧。

4.4 几乎下结论：JBE 模组内部故障？

断开 JBE 上对应插座的连接器，重新测量：

测量结果：

• 断开 JBE 插座 → LIN-地电阻立刻恢复无穷大；
• 检查 JBE 插座针脚 → 无腐蚀、无退针、无异物；
• JBE 本体单独测量 → 存在对地异常电阻。

几乎所有证据都指向同一个结论：JBE（接线盒电子装置）模组内部损坏。

**到这一步，我们的诊断”严谨”吗？每一步的推导都逻辑自洽，看起来不会有问题——但，真正的避坑点，恰恰就在这里。

五、避坑：忽略的故障码 + 隐藏的串联节点

5.1 反躬自省：两个被忽略的细节

回头反问自己两个问题：

1. 🗺️ 电路图是否完整？ 我看到的是”大灯开关 → X687 → JBE”这一段，但整张 LIN 网络，还有没有其他挂接点？
2. 🏷️ 所有故障码都认真对待了吗？ 除了大灯相关的，其他”看似不相关”的 DTC，真的可以忽略吗？

5.2 清码后浮出水面：行李箱开启装置故障码

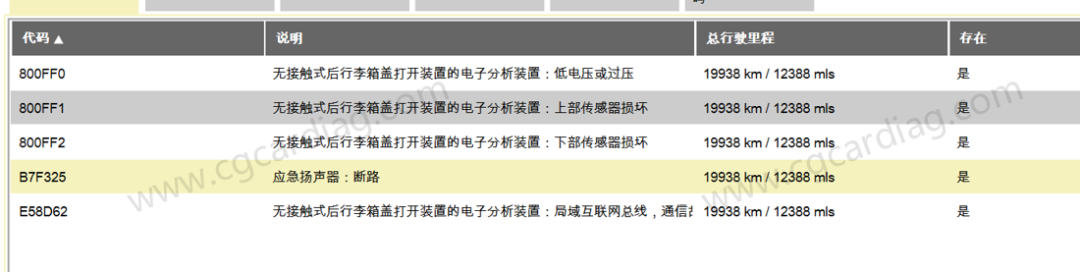

清除当前所有 DTC，重新全车扫描，一个新的 / 原本隐藏的故障码出现了：

🧠 不熟悉劳斯莱斯系统架构的技师，90% 会直接忽略这个故障码：“行李箱开启装置和大灯控制八竿子打不着，肯定是两码事。“但本例的反转，就来自于这条”不相关”的 DTC。

5.3 全局 LIN 图：LIN_8 串联布局

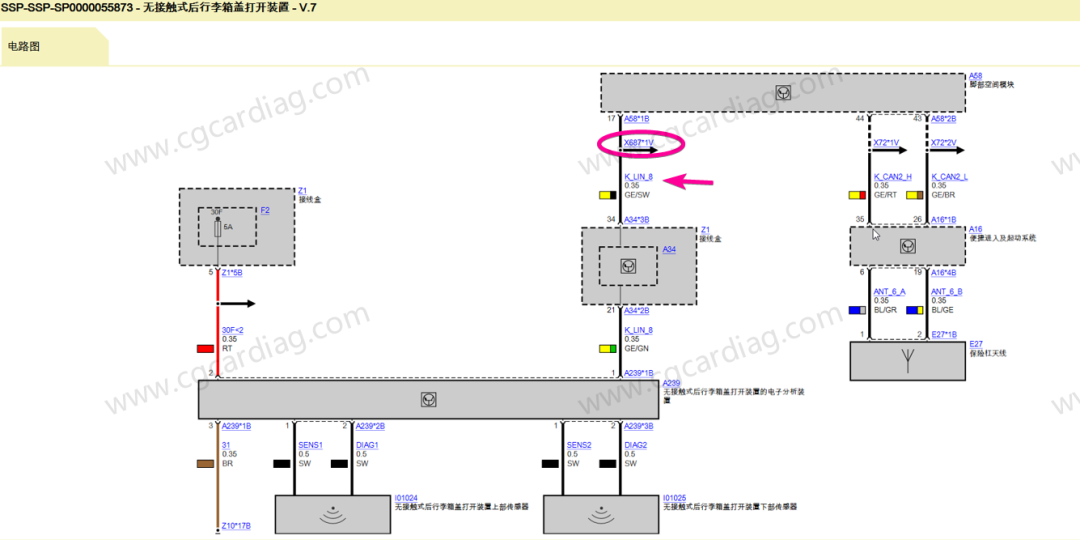

回到 ISTA 电路图，点开 LIN_8 的全局显示链接（不熟悉软件的技师，这一步很容易漏掉）：

真相一目了然：

• JBE 与”无接触式行李箱开启装置”模组，在 LIN_8 这条总线上是串联关系，类似空调翻板电机那种一路串到底的布局；
• 之前断开 JBE 时，相当于把 LIN_8 这条线上的整个末端负载链都断了，所以 LIN-地电阻恢复正常——不能据此判定 JBE 坏了，行李箱模组同样会把总线电压拉低！

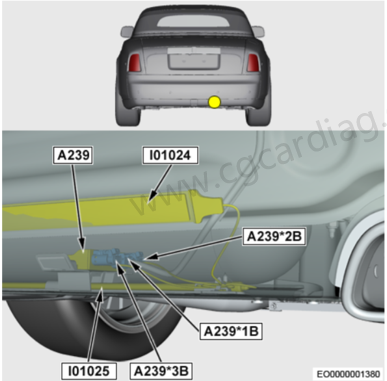

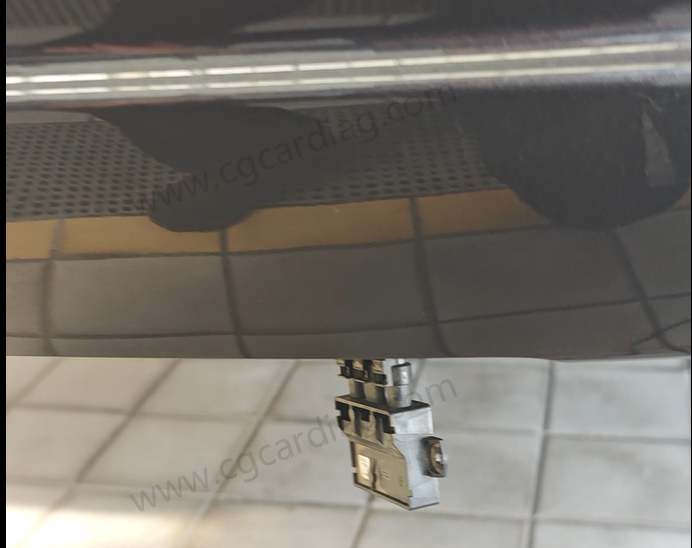

5.4 终极验证：断开行李箱开启装置模组

按照串联路径，仅断开”无接触式行李箱开启装置”模组（JBE 保持连接），再测 LIN 线状态：

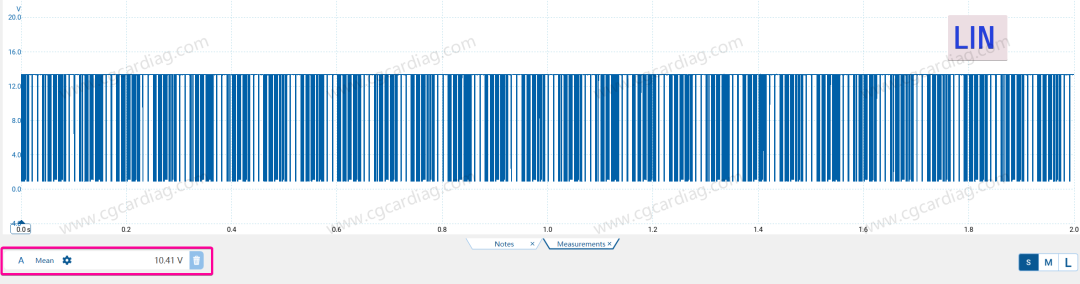

• 📊 LIN 波形 → 立刻恢复正常，12V 隐性电平、显性电平都完整
• 💡 大灯开关 → 能正常开关大灯了！
• 🧹 LIN-地电阻 → 恢复无穷大

✅ 真凶最终锁定：无接触式行李箱开启装置模组内部故障，通过 LIN_8 串联总线把大灯开关的 LIN 信号拉低，导致大灯控制指令无法送达 JBE，大灯无法关闭。

5.5 完工验证

更换全新”无接触式行李箱开启装置”模组后，全部功能复测：

项目	结果
大灯开关（OFF / AUTO / ON / P 档）	✅ 全部正常切换
LIN_8 总线波形	✅ 12V 隐性电平完整，显性/隐性切换干净
行李箱无接触开启（踢脚感应）	✅ 功能正常
原故障码 + 行李箱故障码	✅ 清除后不再复现

六、案例启示

1. 电路图要看”全局”，不要只看”局部”：不熟悉劳斯莱斯电路时，很容易只看到”大灯开关 → JBE”这一小段，忽略 LIN 总线上串联的其他从节点。技巧：ISTA 电路图中，LIN 线上带下划线的编号（如 LIN_8）是可点击的全局链接，务必点开查看完整拓扑。
2. 任何故障码都不要轻易忽略：尤其是对陌生车型 / 陌生系统——“行李箱开启故障码”和”大灯关不掉”，直觉上完全不相关，但在 LIN 串联拓扑下就是同一个故障点的两种表现。谨慎对待每一个 DTC，哪怕它”看起来八竿子打不着”。
3. 示波器是当代技师的”第二听诊器”：本例中，LIN 波形是否有 12V、波形是否畸变，是所有判断的起点。如果只靠万用表”量通断”，无法区分”线路断开”与”模组内阻泄漏”两种情况——没有示波器，基本等于盲修现代豪华车的车身电器。
4. 断开验证要”逐个断开”，不要一次断开一大串：本例最初因断开 JBE 就停了，差点误判 JBE 本体故障。正确的做法是：按总线拓扑顺序，从末端开始逐个断开从模组，每断一个测一次，才能保证结论不会”跳步”。

结语：汽车故障诊断的核心是”逻辑 + 细节”。电路图多走一步、故障码多想一层、示波器多测一点——差之毫厘的判断，就可能导致”错换 JBE”还是”根治行李箱模组”的巨大费用与信任差距。
