古思特主驾驶车窗开关失灵：供电正常、信号归零，锁定脚坑模块

一、车辆信息

• 车型：劳斯莱斯古思特（Ghost，底盘代号 RR4）

二、客户投诉

左前门车窗开关失灵。 进一步验证发现：主驾驶车门上的车窗开关组和倒车镜开关整体失效，无法控制四门车窗；但使用钥匙遥控可以实现一键升降，说明四门车窗电机与升降机构本身正常。

三、诊断过程

3.1 读取电路图

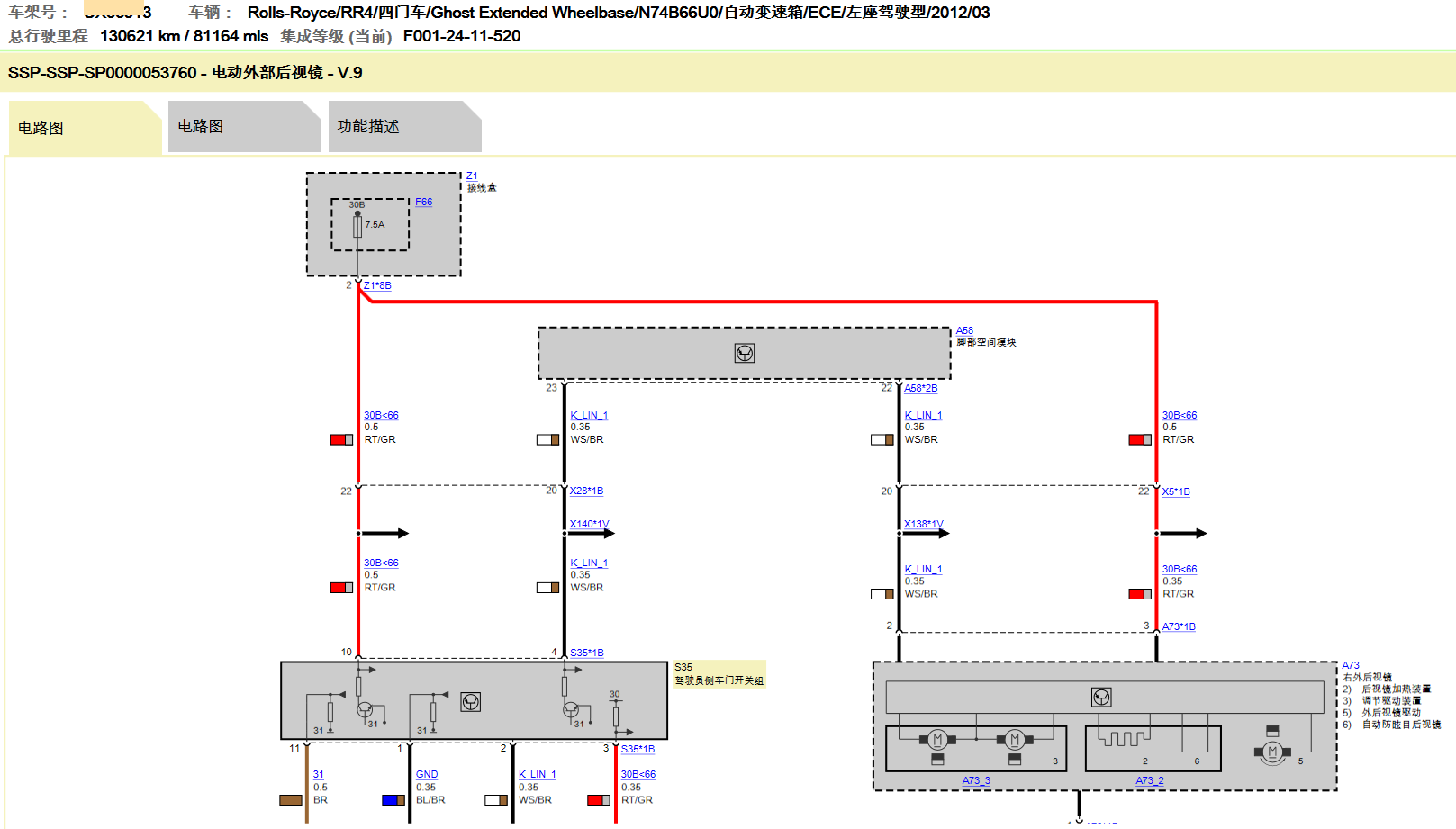

按车架号调取对应的车窗开关电路图，确认主驾驶开关组（S35*1B）的供电与信号走向：开关组由线路供电，信号线接入脚坑模块（FRM，插头 A58*2B）。

3.2 测量开关供电

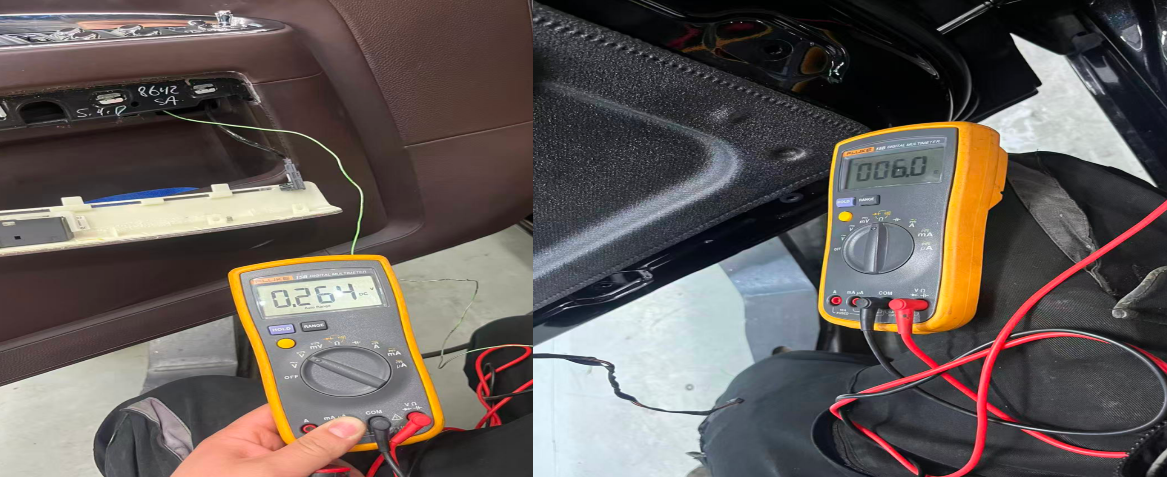

• S35*1B 10 号针脚供电电压：12.23V —— 正常

3.3 测量信号线

• S35*1B 4 号针脚（信号线）电压：0.26V —— 异常

信号线电压接近 0，说明开关信号无法被模块正确识别——要么线路断/短路，要么模块端上拉电路失效。

3.4 排除线束

• 测量 S35*1B 4 号脚 → 脚坑模块 A58*2B 插头 23 号脚线束：导通正常

测量点	结果	结论
开关 10 号脚供电	12.23 V	供电正常
开关 4 号脚信号线	0.26 V	信号异常
4 号脚 → FRM A58*2B 23 脚	导通	线束无断路

四、诊断结论

供电正常、线束导通正常、信号电压却近乎为零——判断为脚坑模块（FRM）内部故障，其信号采集/上拉电路失效，导致整个主驾驶开关组（车窗 + 倒车镜）的输入均无法被识别。

钥匙一键升降正常也印证了这一点：遥控指令经另一路输入直达模块执行端，车窗电机本身无故障。

五、故障解决

更换脚坑模块（FRM），装车测试：

• 主驾驶开关组恢复，四门车窗控制正常；
• 倒车镜调节恢复正常；
• 故障排除，交车。

六、经验总结

• 主驾驶开关组”整体失灵”（车窗 + 倒车镜同时失效）时，优先怀疑其公共通路——供电、接地、信号汇入的脚坑模块，而不是逐个查四门电机；
• “钥匙能控制、开关不能控制”是重要的分界现象：执行端正常 → 故障锁定在开关 → 模块的输入链路上；
• 按”供电 → 信号 → 线束导通 → 模块”四步顺序测量，三步即可把故障压缩到模块本体，避免误换开关组。
