幻影底盘"咔嗒"异响诊断：DIY 爆震传感器震动拾取器实战

一、引言：异响为什么难修？

底盘异响声会在金属车架之间传导折射，传统机械听音器很难区分”声源点”与”传声点”——这一直是豪华车底盘诊断的老大难问题。

本期案例，我们不走”万元 NVH 专业套件”路线，而是发挥汽修人的动手能力：用旧件爆震传感器 + 金属夹，DIY 两个震动拾取器，配合示波器做精准异响定位。思路核心是：爆震传感器原本用于监测引擎爆震，它的超高灵敏度 + 宽频响应，恰好能捕捉金属传导的微弱震动信号，性价比远超专业设备。

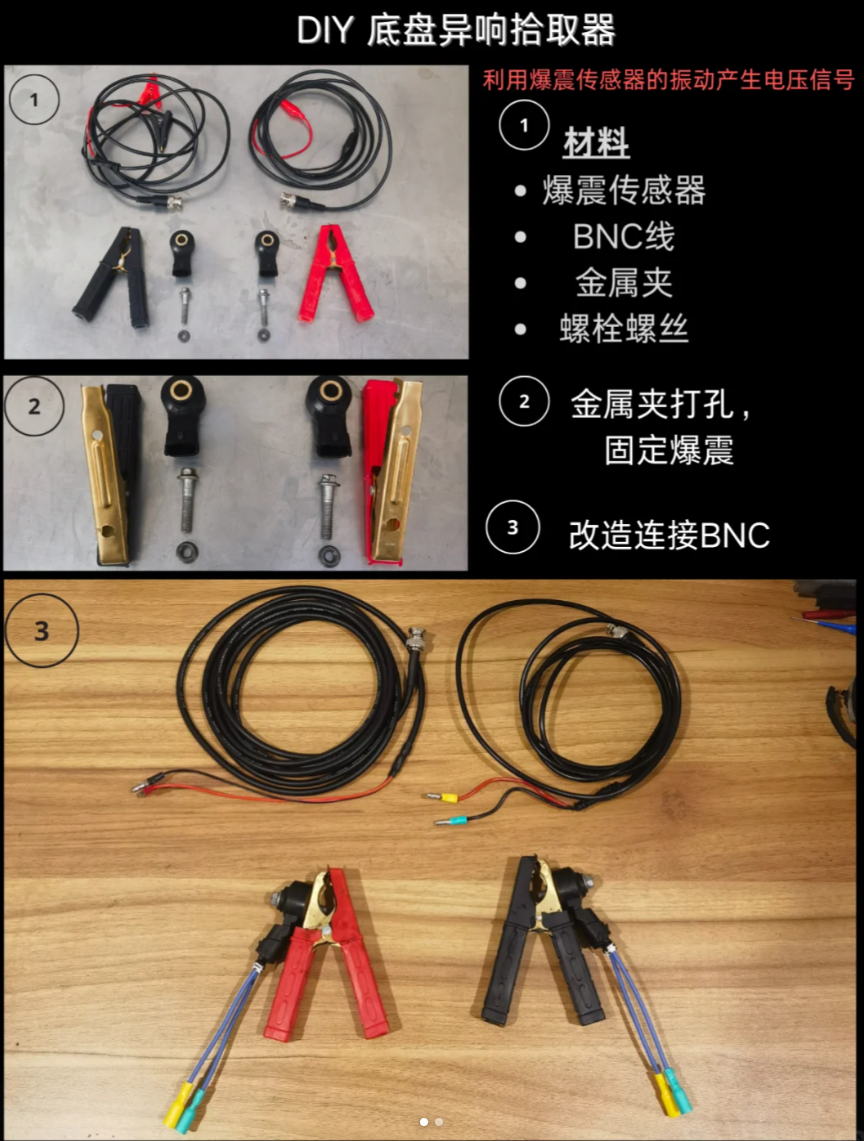

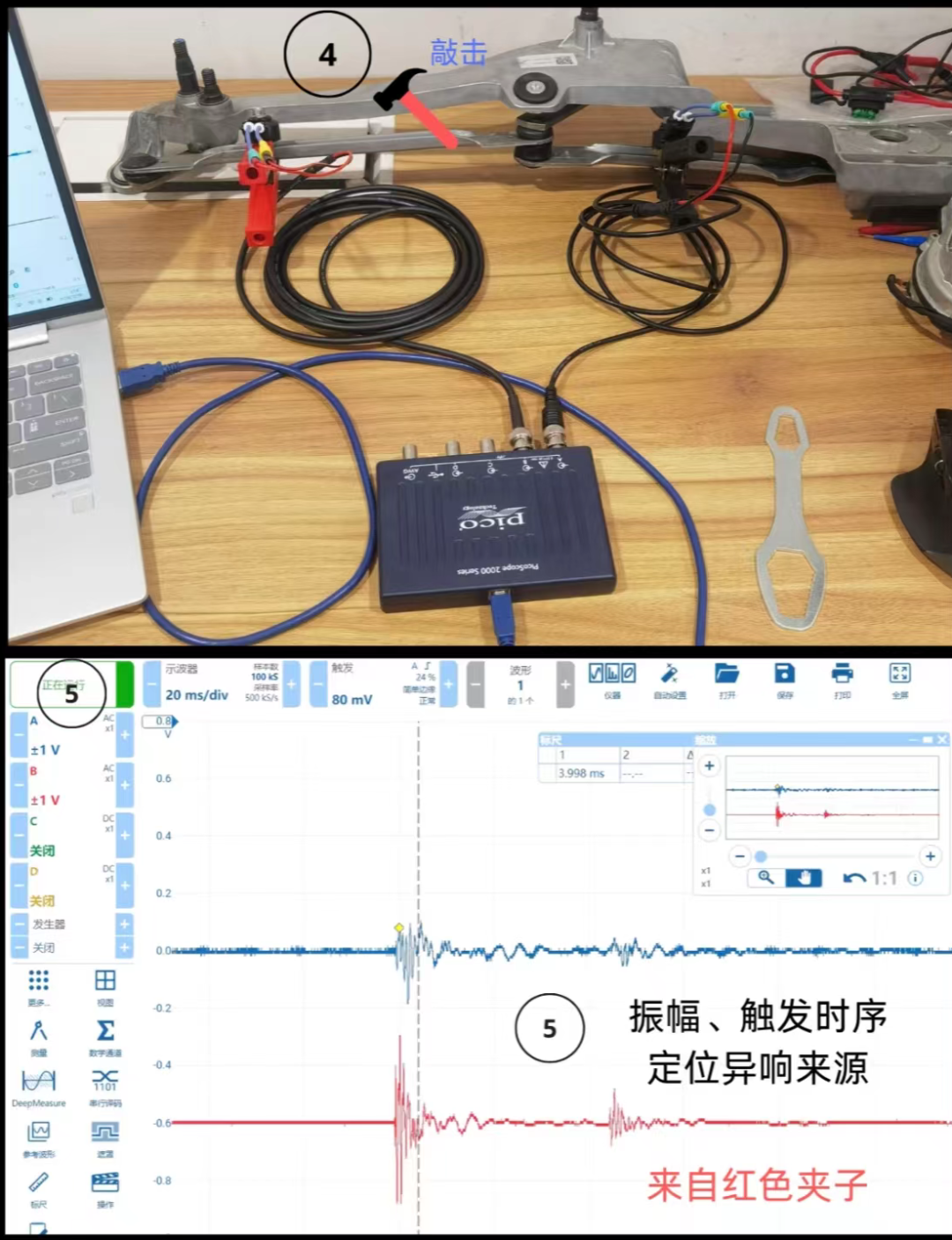

DIY 震动拾取器实物与接线方案如下：

二、故障基础信息

项目	内容
🚗 车型年份	二代劳斯莱斯幻影（Phantom VIII）
🛣️ 行驶里程	2 万公里（定期 4S 店保养，无重大事故记录）
👤 客户描述	倒车时底盘下方传来清晰的”咔嗒”清脆异响；目前已愈发频繁，多试几次必能稳定复现
📜 维修历史	1 个月前曾因同类症状更换过悬挂下弯臂，当时异响短暂消失；最近又重新出现

三、故障现象描述

1. 倒车转向时：挂倒挡低速行驶、大角度转动方向盘，底盘下方偶发清晰”咔嗒”脆响；声音辨识度很高，但无伴随震动传递到方向盘。
2. 前进状态：前进时任何角度转向均无异响，转向手感平顺，无卡滞、无虚位。
3. 特殊场景排除：
   • 原地挂倒挡转动方向盘——无异响；
   • 大剪举升车辆、悬空模拟转向——听不到异响。

⚠️ 关键难点：异响只在”车身负载 + 倒车 + 大角度转向”叠加条件下出现，传统的”举起来听""原地打方向”两种常用手段都被绕开。

四、初步排查：常规方法的局限

4.1 常规易损件排除（第一步）

底盘做全面目视检查：

• 球头、拉杆、衬套——目视完好，无松旷
• 元宝梁螺丝——扭矩复核无松动
• 下弯臂——为 1 个月前新件

结论：常规目视 + 手感检查无法锁定。

4.2 传统听诊器尝试（第二步）

用机械听诊器分别接触：悬挂弯臂、直臂、元宝梁、副车架。

• 地面试车时，轮胎摩擦、行驶噪音会通过车架大面积传导，听诊器里”全是杂音”，根本无法定位”咔嗒”的声源；
• 原地又无法复现异响。

结论：传统听诊器完全无法胜任本次诊断——区分不了”声源”和”传声”。

五、检测计划：DIY 震动拾取器布点定位

双参数判定法：自制双通道震动拾取器 + 示波器同步采集。

• 📊 振幅 → 哪个通道振幅大，哪个位置离声源更近；
• ⏱️ 时间顺序 → 哪个通道的信号先触发，哪个位置离声源更近（震动在金属中的传播是有时间差的）。

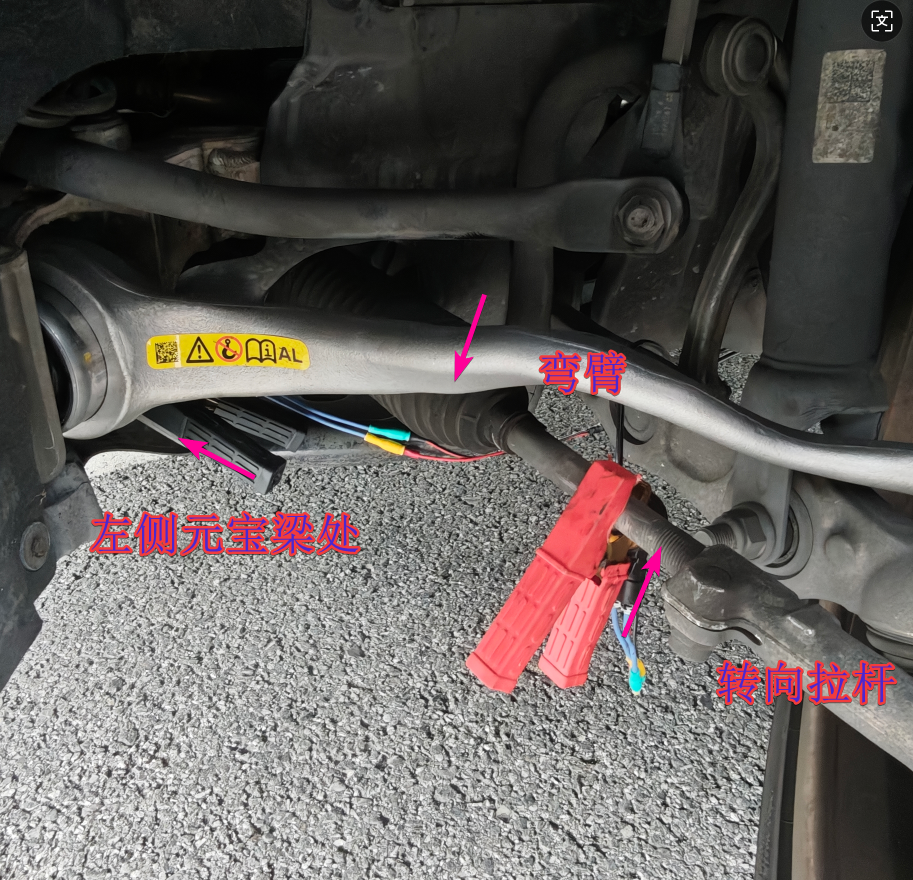

总布点思路图：

5.1 布点策略 ①：左侧下弯臂 vs 右侧下弯臂

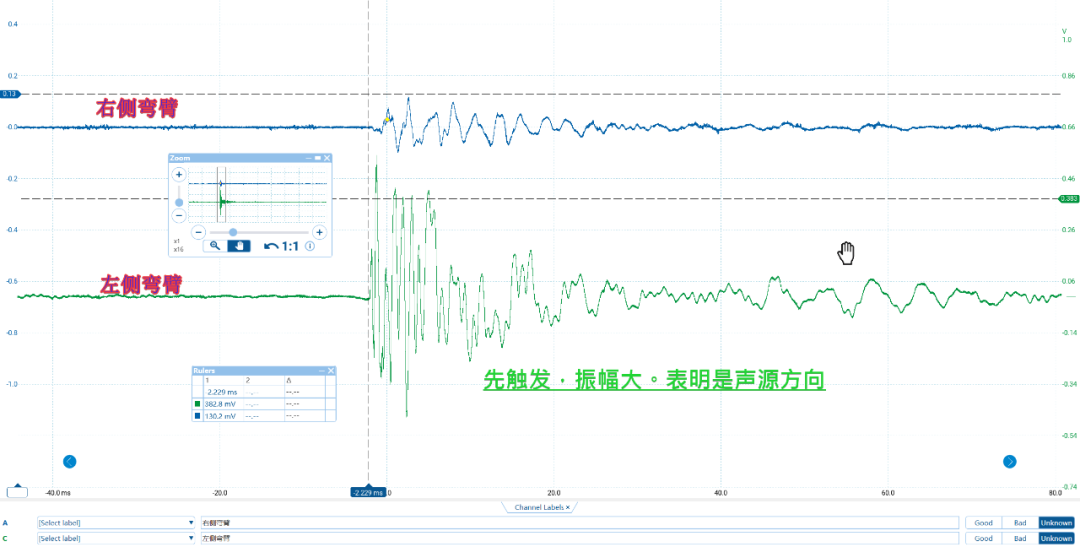

结果：左侧下弯臂通道振幅显著大于右侧，触发时间也略早。 ✅ 声源定位于左侧。

5.2 布点策略 ②：左侧下弯臂 vs 左侧直臂

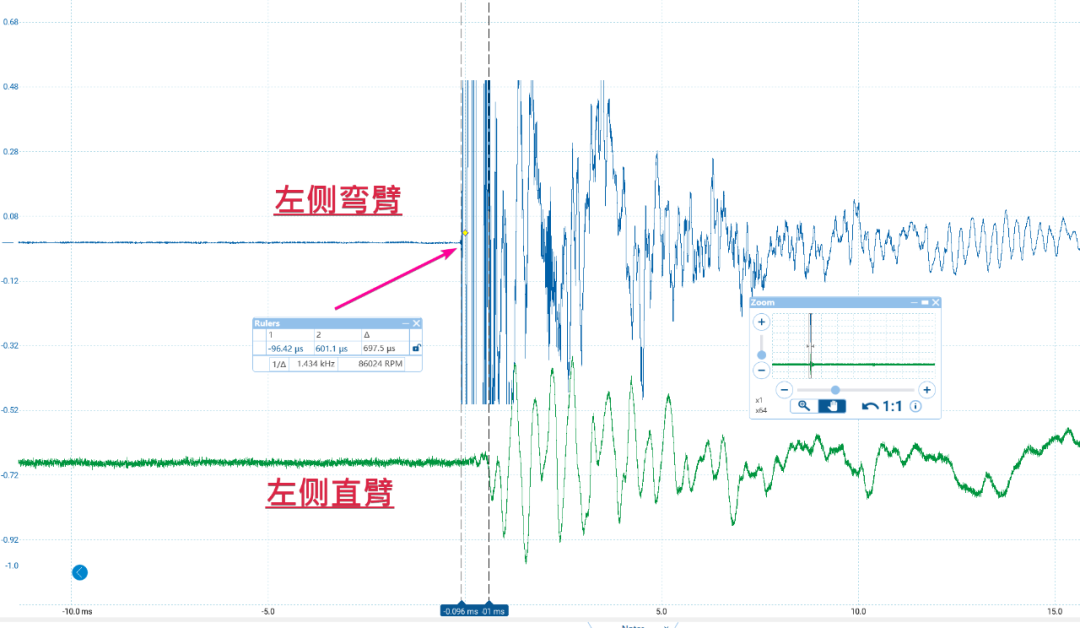

结果：下弯臂通道振幅大于直臂，触发时间优先于直臂。 ✅ 声源进一步锁定：左侧下弯臂及其连接区域。

5.3 布点策略 ③：左侧下弯臂 vs 左侧元宝梁结合处

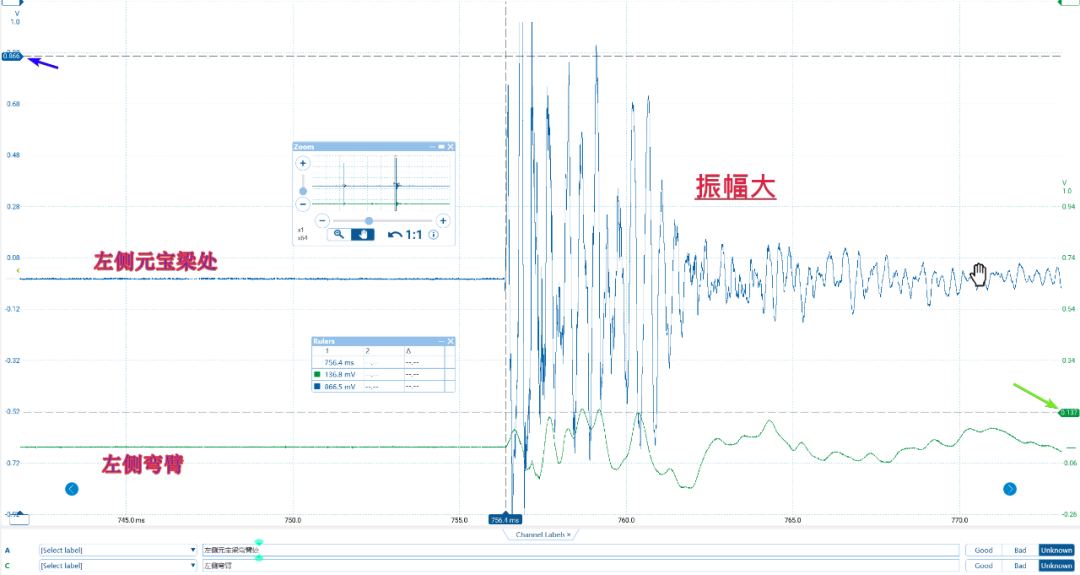

结果：左侧元宝梁结合处通道的振幅最大、触发最早。 ✅ 最终结论：声源就在左侧下弯臂与元宝梁的结合面。

备注：本次仅自制了 2 个震动拾取器，如果有 4 个通道一次就能完成多点位同步对比，效率会更高。

六、拆检验证 + 修复

拆下左侧下弯臂（1 个月前刚换的新件），仔细观察螺丝与结合面：

![左侧下弯臂螺丝结合面凹凸不平 + 螺丝表面凹点实物]

直接发现问题：

• 下弯臂与元宝梁的金属结合面凹凸不平；
• 紧固螺丝表面有明显凹点。

根因解释：新件加工面精度不足 + 装配时金属与金属高压摩擦 → 在”倒车+大角度转向”产生横向剪切力时，结合面瞬间滑移 → 发出”咔嗒”脆响。1 月前更换新弯臂后短暂消失，是因为新件配合面未发生磨损滑移；一旦运行一段时间，配合面微观压痕形成，异响便再次复现。

6.1 修复步骤

1. 表面处理：用 800 目细砂纸 轻轻打磨下弯臂、元宝梁金属接触表面以及螺丝承压面，直至手感平滑——避免过度打磨，以免改变配合间隙；
2. 润滑选择：涂抹耐高温钼基润滑脂（不使用普通黄油），适配金属对金属的高压摩擦 / 微滑移场景；
3. 扭矩紧固：按劳斯莱斯原厂维修手册规范，使用扭矩扳手分级紧固，确保螺丝既无松动也不超压。

6.2 效果验证

在之前的试车区域，反复倒车、大角度转向 30+ 次，并让客户亲自上车测试。

✅ “咔嗒”异响 100% 消失，确定故障排除。

七、案例启示

1. DIY 震动拾取器性价比极高：两个旧爆震传感器 + 两个金属夹 + 一台示波器，总成本不到专业 NVH 套件的 1%，但定位精度完全能满足底盘异响诊断。**双参数判定法（振幅 + 时间顺序）**是关键——振幅判断大小，时间顺序判断远近，二者结合即可把”声源”从”传声”里剥离出来。
2. 数据分析 > 经验判断：从诊断准确率角度，“靠数据验证”永远优于”靠经验猜”。传统听诊器是”人耳 + 主观判断”，震动拾取器 + 示波器是”双通道数字波形 + 客观参数”，后者可量化、可复现、可复盘。
3. 新件 ≠ 没问题：1 月前更换的下弯臂”解决了”异响，但新件加工面的微观缺陷其实一直存在，只是当时还没被”磨”到触发点；维修后短期不响 ≠ 故障根治，必须对”修复方案的物理逻辑”有把握，而不是只看”当下还响不响”。

结语：汽车故障诊断的核心是”逻辑 + 工具”——不是”靠经验猜”，而是”靠数据验证”。DIY 震动拾取器 + 示波器的组合，实现了从”模糊排查”到”精准定位”的跨越，无论豪车还是家用车，无论底盘异响还是发动机抖动，这套方法都可以直接复用。
